ASPI SVOLGITORI CON ESPANSIONE MANUALE Mod. S
ASPI SVOLGITORI CON ESPANSIONE MANUALE Mod. S

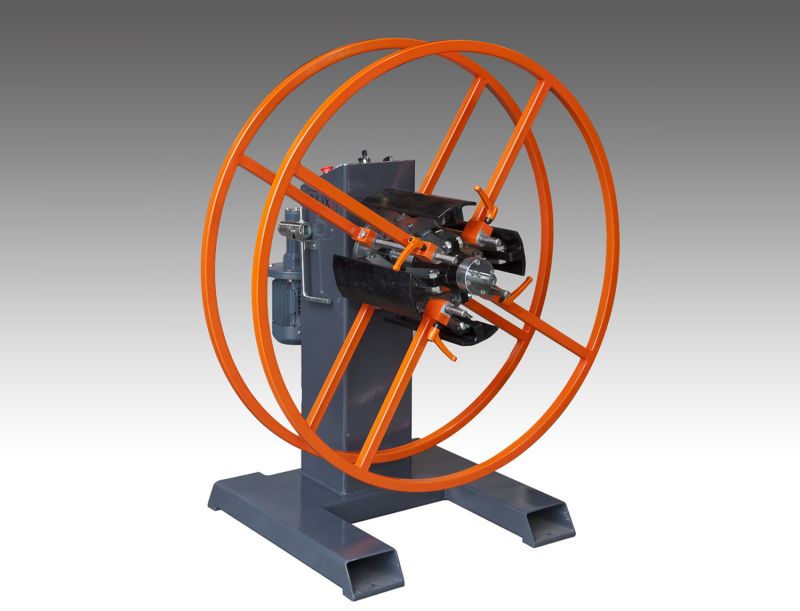

Aspi svolgitori e avvolgitori formati da una robusta struttura in carpenteria d’acciaio elettrosaldata , facilmente movimentabili con carrello elevatore.
L’albero mandrino è in acciaio bonificato e supporta quattro razze che si espandono autocentrandosi complete di otto guidanastro registrabili e amovibili per il contenimento del coil.
La rotazione del mandrino avviene attraverso un motoriduttore con limitatore di coppia regolabile con vite esterna.
Il mandrino può essere o folle frenato oppure motorizzato a seconda delle esigenze.
L’espansione del mandrino è manuale con manovella.
Se motorizzati, gli aspi sono dotati di quadro elettrico di comando a bordo macchina.

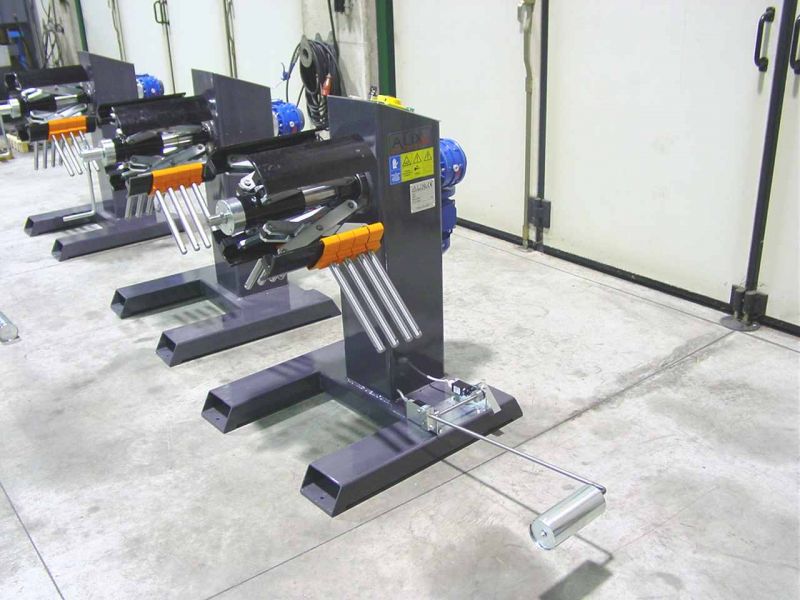

Il controllo dell’ansa del nastro avviene attraverso due rulli di contatto collocati alla base dell’aspo per rendere minima la lunghezza dell’ansa di svolgitura.
| MODELLO |
UM |
S 06.2 |
S 10.3 |
| Larghezza nastro standard |
[mm] |
200 |
300 |
| Portata max |
[KN] |
6 |
10 |
| Diametro espansione mandrino min/max |
[mm] |
390/630 |
390/630 |
| Diametro max del nastro |
[mm] |
1200 |
1200 |
| Tipo di espansione |
|
A leva |
A leva |
| Velocità di rotazione nominale |
[g/1'] |
11,5 |
11,5 |
| CONFIGURAZIONE STANDARD |
OPTIONALS |
- Mandrino folle frenato
- Espansione del mandrino manuale con manovella
- Controllo ansa con rulli di contatto temporizzati
|
- Mandrino motorizzato
- Motore mandrino con Inverter

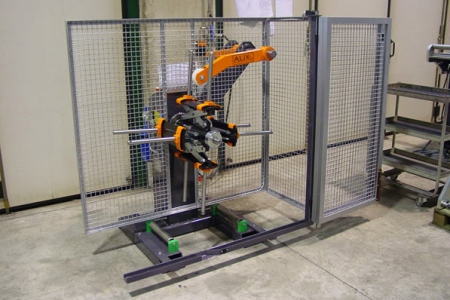

- Premirotolo pneumatico con ruota folle
- Consenso ansa con fotocellula

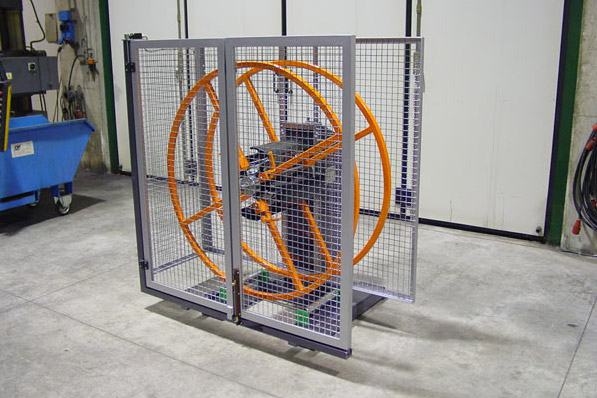

- Barriere fisiche perimetrali
- Dischi guidanastro per nastri stretti
|
