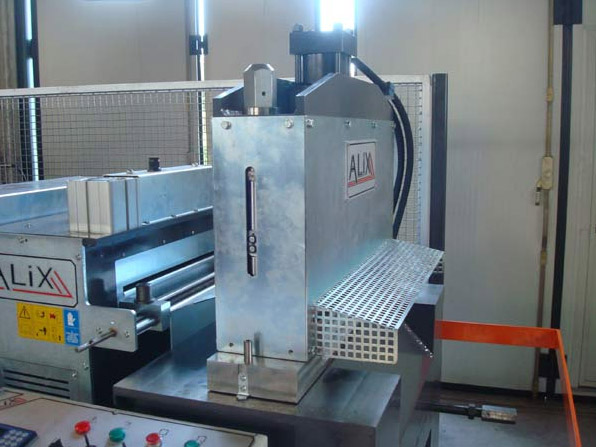

TRANCIA Mod. TI E TRANCIASFRIDO ELETTROIDRAULICO Mod. TSI
Struttura dimensionata per essere estremamente rigida, per evitare la flessione dei coltelli di trancio, e per assicurare una lunga durata degli scorrimenti.
Formati da un corpo inferiore in acciaio che supporta il coltello fisso e vincola le colonne di guida del corpo portacoltello mobile.
Entrambi i coltelli possono essere utilizzati su tutti quattro i taglienti senza bisogno di alcuna regolazione.
Durante la fase di tranciatura un premilamiera tiene fermo il nastro, per una tranciatura ottimale.
Il tranciasfrido è dotato di un conta colpi a preselezione che lo attiva dopo un predefinito numero di colpi della pressa.

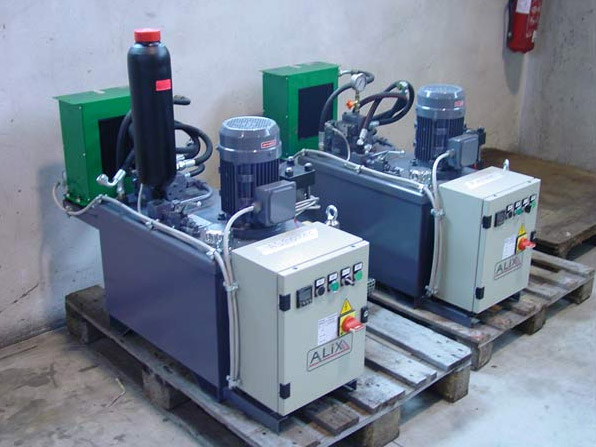

La centrale idraulica di asservimento è separata dal tranciasfrido e dotata di sistema di raffreddamento dell’olio.

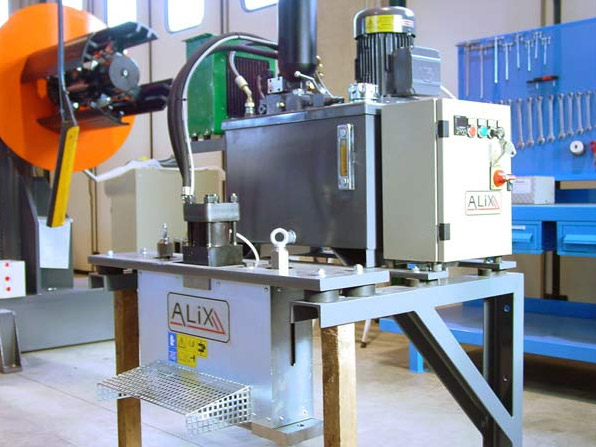

Il quadro elettrico, con pannello di comando, può essere separato, oppure agganciato alla centralina idraulica.
| MODELLO | UM | TSI3 | TSI2 | TSI3 | TI3 |
| Larghezza nastro | [mm] | 50 100 |
200 300 400 |
200 300 |
400 600 |
| Spessore nastro min/max |
[mm] | 0.5:3 | 0.5:2 | 0.5:3 | 0.5:3 |
| Sezione max nastro σ=42[Kg/mm2] |
[mm] | 200 | 800 | 900 | 1500 |
| CONFIGURAZIONE STANDARD |
|
