Vorschub-Richtmaschinen – Serie A.R.

Integriertes Zuführen und Richten von Coil-Blech

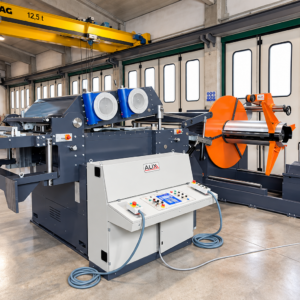

Die Serie A.R. ist eine integrierte Vorschub- und Richteinheit für Blech vom Coil und wurde für Industriepressen und Blechumformanlagen entwickelt, bei denen hohe Vorschubgenauigkeit, konstante Planheit und kompakte Abmessungen erforderlich sind.

Sie vereint die Funktionen des elektronischen Walzenvorschubs und des motorisierten Richtens in einer einzigen Maschine und bietet damit eine kompakte Lösung, wenn das Anlagenlayout einen geringen Platzbedarf und eine integrierte Materialführung am Werkzeugeinlauf erfordert.

Die robuste Konstruktion aus elektrogeschweißtem Stahl umfasst einen oberen hydraulischen Rollensatz mit kontrollierter Öffnung sowie einen motorisierten unteren Rollensatz mit bürstenlosem Servomotor, Präzisionsgetriebe und Ölbadgetriebe.

Die Steuerung des Vorschubschritts kann entweder über die Motorrückführung oder über einen Messrad-Encoder erfolgen, der direkt mit dem Blech in Kontakt steht. Diese Lösung gewährleistet eine hohe Vorschubgenauigkeit auch bei glatten oder reibungsarmen Materialien wie Edelstahl und Aluminium.

Das System wird über ein an der Maschine installiertes elektronisches Bedienpanel gesteuert. Dort können Vorschubschritte, einschließlich negativer Werte, Geschwindigkeit und Beschleunigung eingestellt, Betriebsparameter angezeigt und Arbeitskonfigurationen gespeichert werden.

Die Serie A.R. eignet sich für Anlagen mit wechselnden Produktionsanforderungen, bei denen hohe Vorschubgenauigkeit, Planheit des Blechs sowie die Verarbeitung von Materialien unterschiedlicher Dicke oder hochfesten Werkstoffen erforderlich sind.

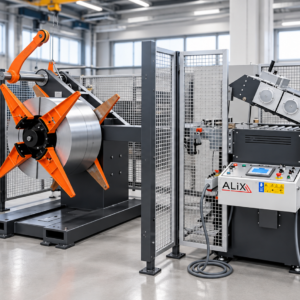

⫷ Vorschub-Richtmaschinen können mit Abwicklern kombiniert werden, um komplette Coil-Zuführanlagen zu bilden ⫸
